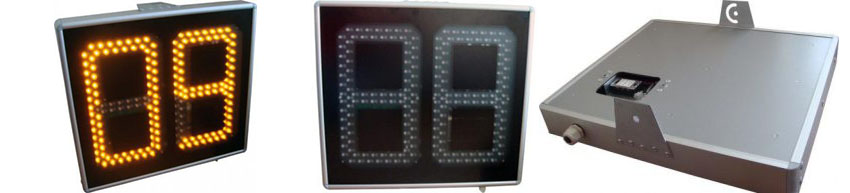

Табло обратного отсчёта времени

Табло обратного отсчета времени (ТООВ) красного и зеленого сигнала, предназначено для индикации оставшегося времени свечения зеленого и красного сигналов светофора для повышения безопасности дорожного движения, за счет передачи дополнительной информации о разрешающем и запрещающем сигнале транспортного светофора.

ТООВ совместимо с любым дорожным контроллером, соответствующим требованиям ГОСТ 34.401-90.

ТООВ имеет следующие технические характеристики:

Наименование Значение
Максимальная потребляемая мощность не более 35,0 Вт
Рабочая потребляемая мощность не более 20,0 Вт
Масса не более 10 кг
Габаритные размеры 400 × 450 × 60 мм (глубина с козырьком 300 мм)
Диапазон рабочих температур от – 40 до + 60 °С
Срок службы не менее 10 лет
Материал корпуса сплав алюминия, защитное стекло – поликарбонат
Обработка поверхности порошковое покрытие
Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150



После подключения ТООВ и подачи красного и зеленого сигналов происходит обучение в течение 2-х циклов работы светофора. По окончании обучения одновременно с зеленым и соответственно с красным сигналом светофора на ТООВ отображается оставшееся время действия зеленого или красного сигналов светофора соответственно. Параллельно измеряется новое время действия сигналов светофора.
Максимальное время, отображаемое на ТООВ, при отсчете красного или зеленого сигнала составляет 99 или 199 секунд (в зависимости от модификации ТООВ). В цифрах отсчётов реализовано два ряда светодиодов.
Яркость свечения цифр ТООВ изменяется в зависимости от внешней освещенности. ТООВ имеет возможность программирования (настройки) следующих параметров:
— режим работы: по датчику освещенности или без датчика освещенности;
— яркости свечения цифр ТООВ в режиме работы без датчика освещенности;
— минимальная и максимальная яркости свечения цифр ТООВ, соответствующие минимальной и максимальной внешней освещенности;
— уровни внешней освещенности, соответствующие максимальной и минимальной яркости свечения цифр ТООВ.
ТООВ осуществляет автоматическую диагностику работоспособности датчика освещенности и переходит в режим работы без датчика, если его показания недостоверны в результате существенного загрязнения защитного стекла либо других факторов.
Программирование (настройка) ТООВ осуществляется в заводских условиях, либо через разъём программирования. Программирование возможно одним из 2-х способов:
1) с помощью персонального компьютера или ноутбука с установленной конфигурационной программой, и подсоединяемого к ТООВ с помощью специального кабеля-переходника;
2) с помощью мобильного инженерного пульта (приобретается отдельно); при этом настройки конфигурируются на персональном компьютере, записываются в инженерный пульт, затем инженерный пульт подключается к ТООВ и настройки переносятся в ТООВ.
ТООВ обладает следующими особенностями:
— высокоинтенсивное свечение и низкий уровень потребления электроэнергии;
— отсутствие «фантомного» эффекта;
— удобство очистки, устойчиво к аппаратам высокого давления и моющим средствам;
— отсутствие эффекта «выгорания» светодиодов;
— не менее 10-летний срок службы светодиодов без ухудшения качества;
— адаптация яркости в зависимости от освещенности.
— ТООВ подключается к дорожному контроллеру по трёх проводной схеме один провод для красного сигнала, один для зелёного и общий, без дополнительных проводов подачи питания.

ТООВ выпускаются двух видов исполнения по максимальному отображаемому времени:
1. Максимальное отображаемое время 99 секунд
2. Максимальное отображаемое время 199 секунд

А так же двух видов исполнения по цвету отображаемых цифр:
1. Отсчёт красного и зелёного сигнала жёлтыми светодиодами
2. Отсчёт красного сигнала красными светодиодами, зелёного сигнала – зелёными светодиодами
