Светофор реверсивный Т.4
Светофор Т.4 предназначен для регулирования движения транспортных средств по отдельным полосам проезжей части с поочередным предоставлением права на движение в противоположном направлении посредством световых сигналов.

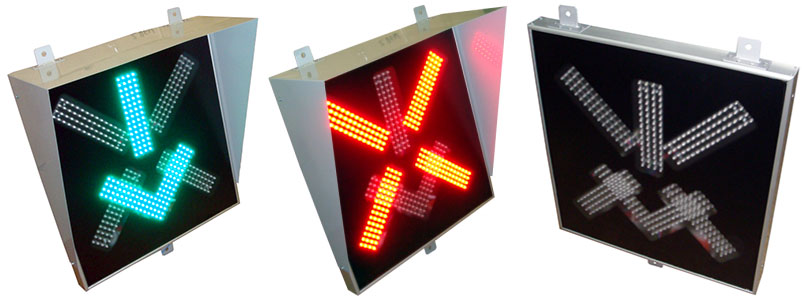

На лицевую панель светофора с помощью светодиодов выводятся два вида сигнала: «движение разрешено» (зеленая стрелка) или «движение запрещено» (красный крест).
Светофор обладает следующими особенностями:
— высокоинтенсивное свечение и низкий уровень потребления электроэнергии;
— отсутствие «фантомного» эффекта;
— удобство очистки, устойчив к аппаратам высокого давления и моющим средствам;
— отсутствие эффекта «выгорания» светодиодов;
— не менее 10-летний срок службы светодиодов без ухудшения качества;
— адаптация яркости в зависимости от освещенности.
Светофор подключается к дорожному контроллеру по трёх проводной схеме один провод для красного сигнала, один для зелёного и общий, без дополнительных проводов подачи питания.
При одновременной подаче напряжения на входные клеммы красного и зелёного сигнала светофора на лицевую панель светофора должно выводиться сигнал «движение запрещено» (красный крест).
Яркость свечения сигналов светофора (красного и зелёного) может изменяться по расписанию (суточным планам) или по сигналу встроенного фотодатчика в зависимости от внешней освещенности. Режим изменения яркости задаётся при настройке (программировании) светофора и может быть изменён пользователем в процессе эксплуатации. Диапазон изменения яркости от максимального значения уровня яркости 100% (не более 2500 Кд, в соответствии с ГОСТ Р 52282-2004) до минимального значения уровня яркости 20% (не менее 100 Кд) в ночное время суток, в соответствии с заданной программой или в соответствии с сигналом встроенного фотодатчика. Яркость изменяется с шагом 5% в 24 – х диапазонах времени суток.
Светофор осуществляет автоматическую диагностику работоспособности датчика освещенности и переходит в режим работы «без датчика» если его показания недостоверны в результате существенного загрязнения защитного стекла либо других факторов.
Программирование (настройка) светофора осуществляется одним из способов:
1) с помощью персонального компьютера или ноутбука с установленной конфигурационной программой, и подсоединяемого к светофору с помощью специального кабеля-переходника;
2) с помощью инженерного пульта подключаемого к светофору, при этом настройки конфигурируются на персональном компьютере, записываются в инженерный пульт, затем инженерный пульт подключается к светофору и настройки записываются в светофор.
Светофор имеет следующие технические характеристики:
Наименование | Значение |
Максимальная потребляемая мощность | не более 30,0 Вт |
Рабочая потребляемая мощность | не более 15,0 Вт |
Масса | не более 16 кг |
Габаритные размеры | 700 ? 650 ? 60 мм (глубина с козырьком 300 мм) |
Диапазон рабочих температур | от – 40 до + 60 °С |
Срок службы | не менее 10 лет |
Материал корпуса | сплав алюминия, защитное стекло – поликарбонат |
Обработка поверхности | порошковое покрытие |
Климатическое исполнение и категория размещения | УХЛ 1 по ГОСТ 15150 |
Светофоры выпускаются двух видов исполнения по электропитанию:
1. Напряжение 220 В ± 15% переменного тока
2. Напряжение 36 В ± 15% постоянного тока
А так же двух видов исполнения по креплению:
1. Крепление на тросовую растяжку
2. Крепление на портал
